モデルを修正する方法として、.geoファイルを修正する方法を紹介します。 .geoファイルの修正は、モデルの修正だけではなく、GUIでは設定しにくい命令も追加できますので、非常に便利です。

.geoファイルとは

Gmshで行う作業は、すべて.geoファイルの中に命令として記録されます。 GUIで何か１つ作業を行うごとに、その作業に対応した命令が自動で保存されていきます。

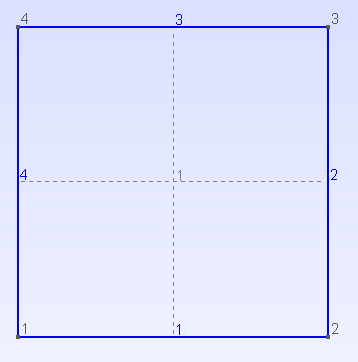

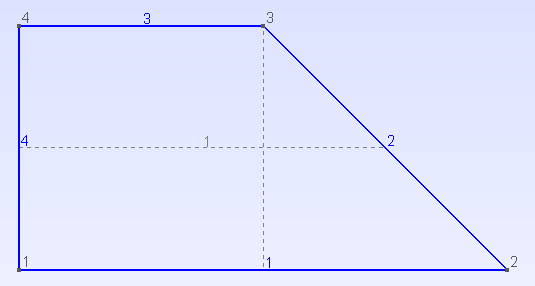

f:id:satsuma4801:20200917005158p:plain — 四角形（点４、線４、面１）

例えば、上図のような四角形に面を作る作業は、.geoファイルには次のように記録されます。

SetFactory("OpenCASCADE");    //OpenCASCADEを使えるようにする
//+
Point(1) = {0, 0, 0, 1.0};               //点1を作る
//+
Point(2) = {1, 0, 0, 1.0};               //点2を作る
//+
Point(3) = {1, 1, 0, 1.0};               //点3を作る
//+
Point(4) = {0, 1, 0, 1.0};               //点4を作る
//+
Line(1) = {1, 2};                           //線1を作る
//+
Line(2) = {2, 3};                           //線2を作る
//+
Line(3) = {3, 4};                           //線3を作る
//+
Line(4) = {4, 1};                           //線4を作る
//+
Curve Loop(1) = {1, 2, 3, 4};       //ループ1を作る
//+
Plane Surface(1) = {1};               //面1を作る

点、線、ループ、面を作る命令が書かれているのが分かります。なお//+の行や//以降の文字はコメントとして無視されます。

.geoファイルへのアクセス

.geoファイルにアクセスするには次の２つの方法が有ります。

Gmshからアクセス

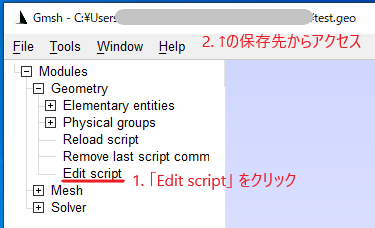

画面左のツリーから[Modules]-[Geometry]-[Edit script]をクリックすると、現在開いている.geoファイルをテキストエディタで開くことができます。
エクスプローラからアクセス

画面上部に現在開いている.geoファイルのパスが表示されています。エクスプローラーで直接アクセスし、.geoファイルをテキストエディタで開きます。
